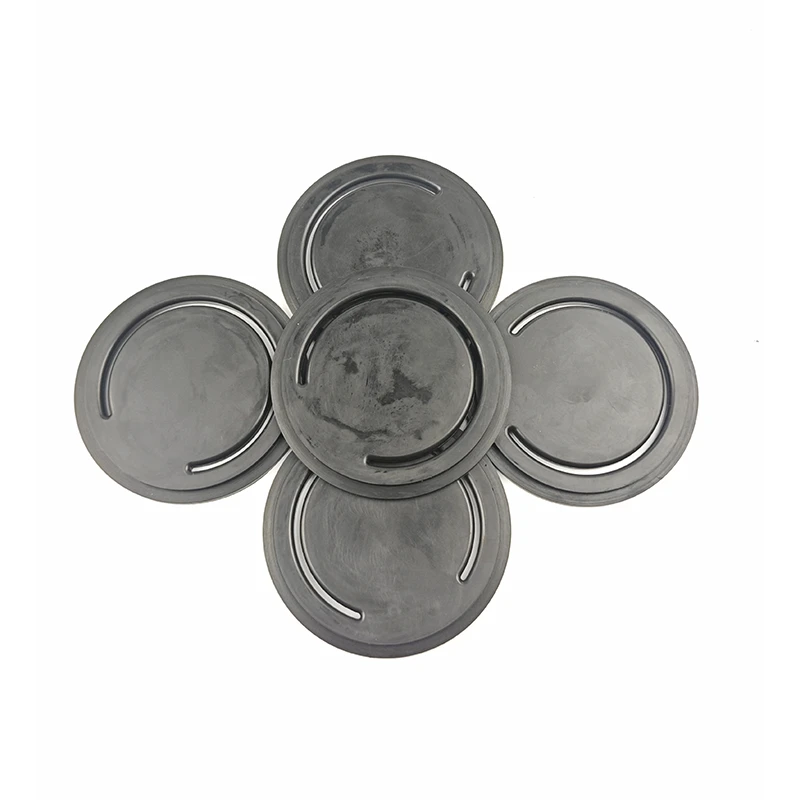

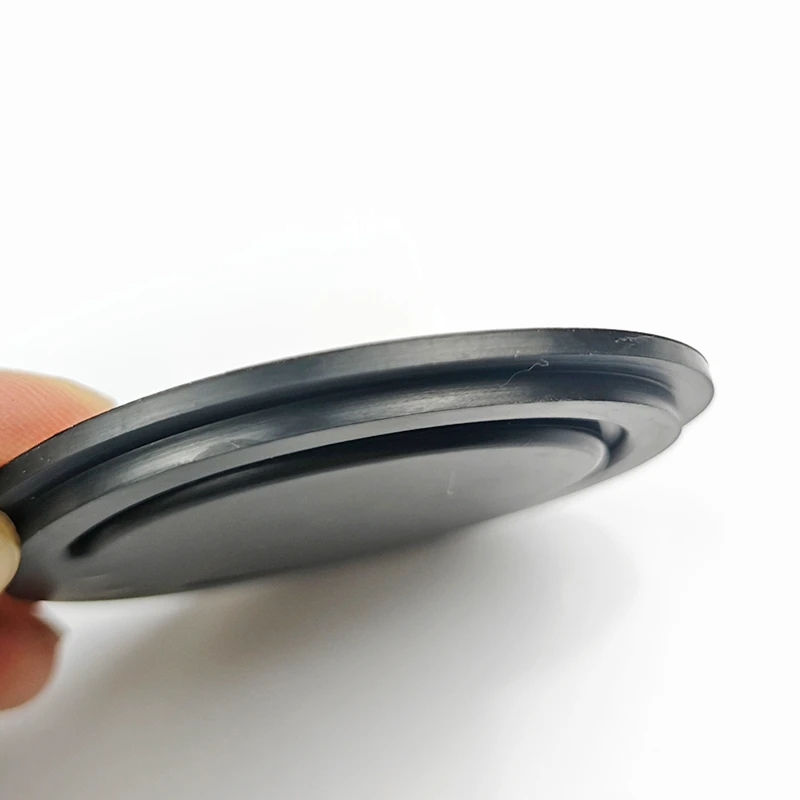

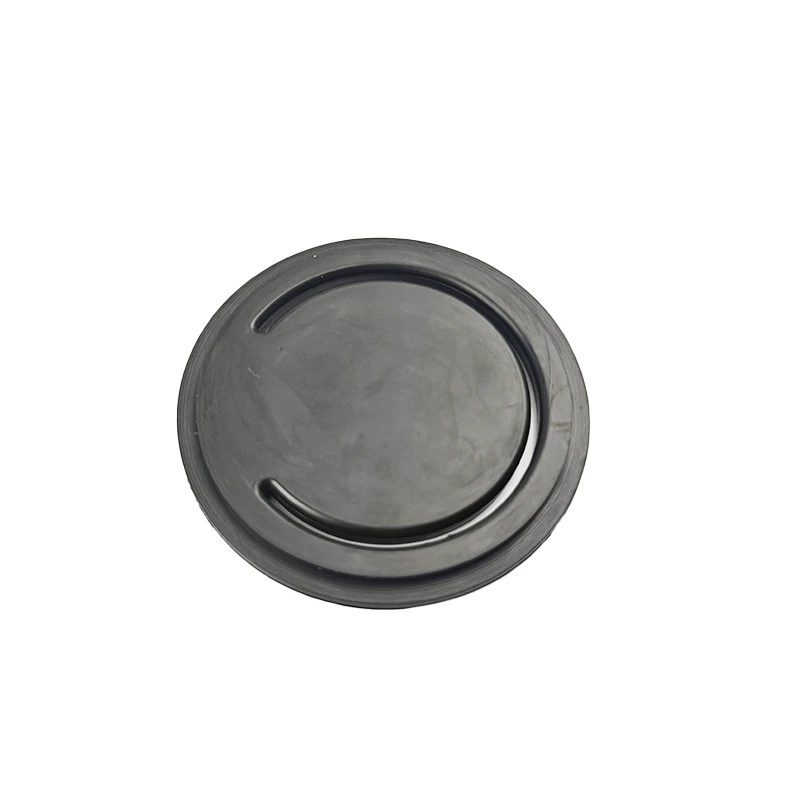

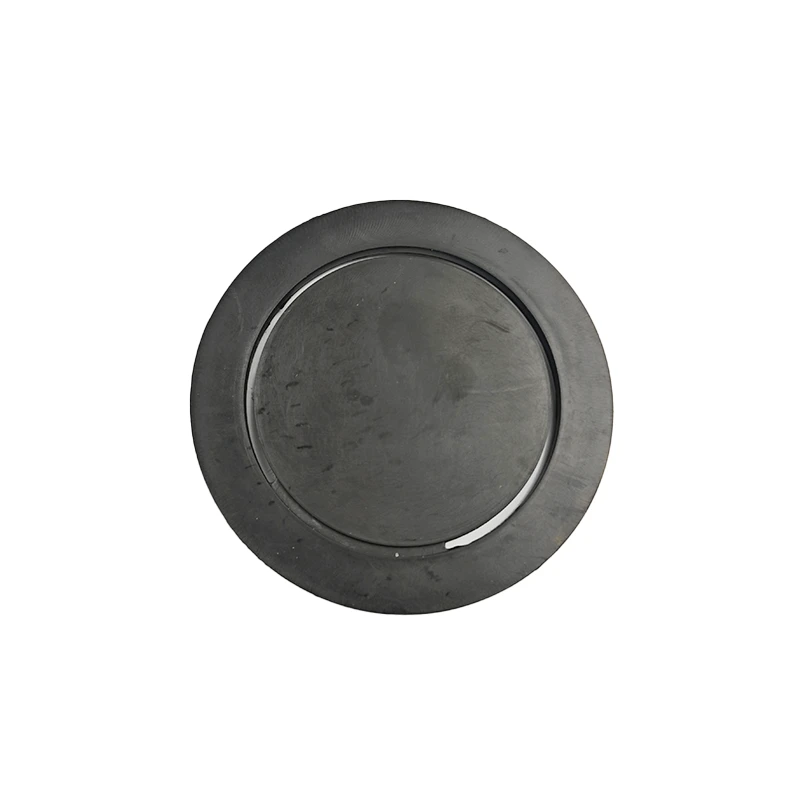

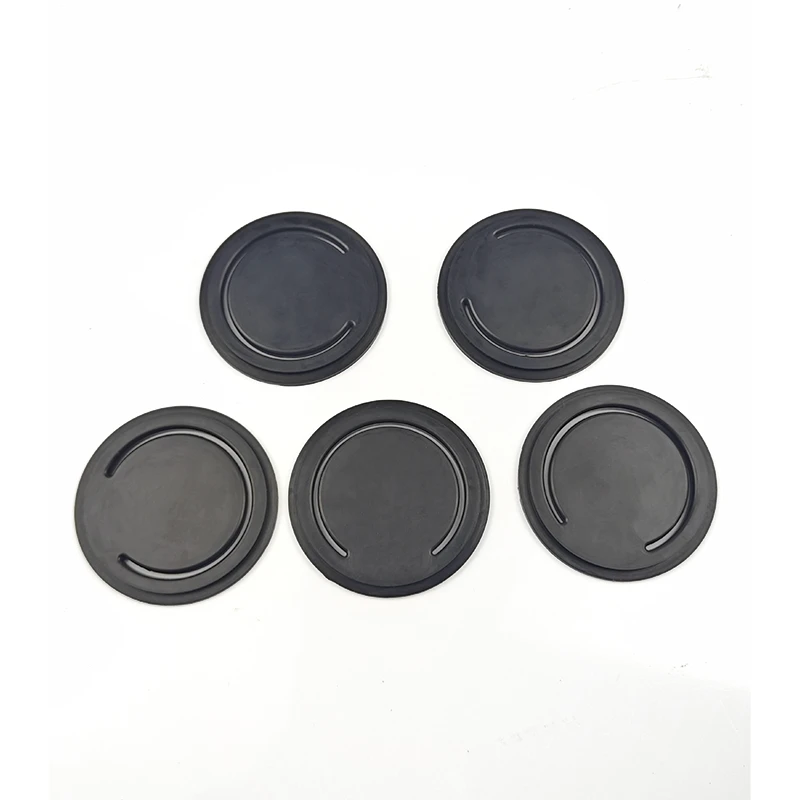

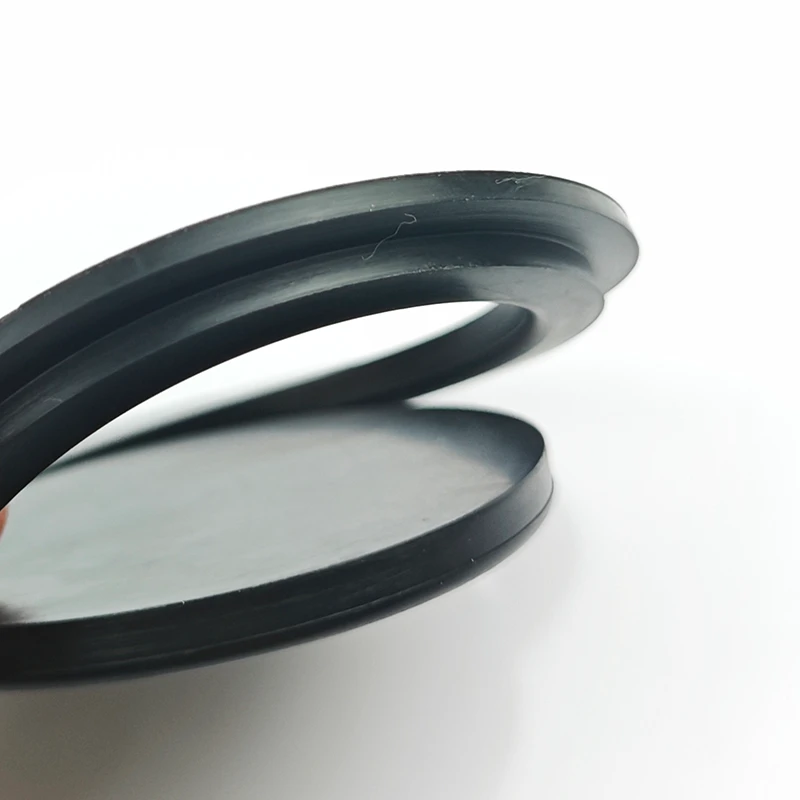

Junta de disc de goma personalitzada amb llavi de segellat elevat
Tot i que les volanderes planes estàndard estan estampades amb làmines de cautxú uniformes, els sistemes pneumàtics i de control de fluids d'alt rendiment-demanen una arquitectura de segellat tridimensional. Ajunta de disc de goma amb un llavi de segellat elevatés un component modelat-de gran enginyeria i precisió. Presenta una cara central sòlida i no perforada (actuant com un segell "cec" o "tapador" per tapar un camí de fluids) i un anell elastomèric elevat i diferent que sobresurt de la base plana. Aquest llavi elevat és l'element funcional crític: en lloc de requerir un parell massiu de cargols per comprimir tota la cara plana de la junta, la força de subjecció es concentra completament a l'àpex estret del llavi. Aquesta compressió localitzada crea una barrera instantània d'alta-pressió i impenetrable contra els líquids, els gasos i la pols ambiental, fins i tot quan s'acoblen amb carcasses de plàstic lleugeres que no poden suportar una gran subjecció de cargols.
A Best Seal, som un fabricant OEM B2B de primer nivell d'alta complexitat,juntes planes modelades a mida. Funcionant des del nostreInstal·lació certificada ISO i TÜV, estem especialitzats en l'emmotllament avançat per compressió i injecció de líquids, que és l'única manera de fabricar juntes amb característiques topogràfiques 3D integrades, com ara llavis aixecats, costelles de retenció i anells de ventilació no-continus. Tant si necessiteu una junta de tancament sòlida per a un dipòsit de fluid d'automòbil o un segell de disc de silicona de grau-alimentari per a una màquina de cafè comercial, personalitzem-l'elastòmer exacte (NBR, FKM, silicona, EPDM) per sobreviure al vostre entorn tèrmic i químic específic. Cada segell modelat s'inspecciona visualment per a la-línia de separació i es valida sota el nostreProtocol de qualitat estricte AQL 0,25/0,40, plenamentQualitat gestionada segons els estàndards IATF 16949per a la seguretat de l'automòbil.
La mecànica del llavi de segellat elevat
Per què invertir en eines d'emmotllament personalitzades per a un llavi aixecat en comptes de simplement tallar-una peça plana de cautxú? La resposta rau en l'eficiència del segellat i en adaptar-se a superfícies d'aparellament imperfectes:
🎯 Força de segellat concentrada
Per segellar una junta de goma completament plana, heu d'aplicar una força extrema per comprimir tota la superfície. Un llavi aixecat redueix dràsticament l'àrea de contacte. Amb la mateixa quantitat de parell del cargol, la pressió per mil·límetre quadrat al llavi és exponencialment més alta, creant un segell hidràulic molt superior.
〰️ Allotjament de brides deformades
Les carcasses de plàstic modelades per injecció-sovint es deformen lleugerament mentre es refreden. Una junta plana no pot salvar aquestes macro-imperfeccions. Un llavi de goma elevat destacat actua com un pont flexible, deformant-se profundament als buits deformats de la carcassa de plàstic per garantir un segellat de 360 graus.
💨 Ventilació direccional i alineació
Podem modelar llavis amb "trencades" o buits intencionats (un semicercle no-no continu-). Aquests dissenys específics s'utilitzen per permetre-sagnat de pressió direccional unidireccional (ventilació) o per acomodar agulles d'alineació metàl·liques específiques en conjunts complexos.
Enginyeria d'elastòmers per a juntes d'obturació
Com que aquestes juntes de disc sòlid sovint actuen com a tapa terminal ("tap d'obturació") per a dipòsits de fluids o vàlvules pneumàtiques, el compost de cautxú s'ha d'adaptar perfectament al medi del sistema:
| Elecció del material | Resistència química i tèrmica | Millor entorn d'aplicació |
|---|---|---|
| NBR (nitril) | El cavall de batalla de la indústria del petroli.Excel·lent resistència als olis de motor, fluids hidràulics i greixos basats en petroli{0}. S'inflarà i fallarà si s'exposa a líquids de fre forts d'automòbils. | Tapes de fluid de transmissió d'automòbils, discos de tancament de vàlvules pneumàtiques industrials, segells de respiració de la caixa de canvis. |
| EPDM | Immunitat a l'aigua i l'ozó.No es degradarà a l'exterior sota la llum UV. Perfecte per manejar vapor, aigua calenta i líquids de frens d'automòbil (DOT 3/4). Es fon si s'exposa a l'oli de petroli. | Tancaments ambientals exteriors (plaques obturadores IP67), taps de línia d'aigua HVAC, dipòsits de fre d'automòbil. |
| FKM (Viton®) | Calor extrema i productes químics durs.Sobreviu fins a 250 graus. Impermeable als olis sintètics agressius, els combustibles de reacció i els àcids forts. L'elastòmer-més premium i segur. | Obturació de la línia de combustible aeroespacial, segells de vàlvules de plantes químiques, motors d'automoció d'alt rendiment-. |
| Silicona FDA | Puresa i bio-inercia.Les opcions de curat-platí no produeixen desgasificació, no tenen gust ni olor. Molt flexible a temperatures inferiors a -zero. | Tap de fluids per a dispositius mèdics, vàlvules dispensadores d'aliments i begudes, electrònica de sala blanca. |
Eines lliures de defecte-per a juntes 3D
El repte crític en l'emmotllament d'una junta amb un llavi elevat és evitar l'atrapament d'aire durant el procés de curat. Si l'aire atrapat impedeix que el cautxú ompli completament la cavitat profunda del motlle que forma el llavi, el segell resultant tindrà "trets curts" (falten seccions del llavi), donant lloc a fuites de líquid immediates. Utilitzem l'emmotllament avançat per compressió assistida al buit-i l'emmotllament per injecció de líquids (LSR) altament calibrat per garantir un flux perfecte de material a cada escletxa microscòpica de l'eina. Tots els llavis aixecats s'inspeccionen òpticament per a la continuïtat i la precisió del perfil, validats sota el nostreProtocol de qualitat estricte AQL 0,25/0,40, i ho va aconseguirEstàndards IATF 16949.
Aplicacions de segellat transversal-indústria
★┊ Automoció, pneumàtica i electrònica
Els nostres segells de disc modelats personalitzats estan dissenyats per a geometries complexes i{0}}caixes de seguretat crítiques:
- ◌ Obturació de fluids d'automòbil:Juntes de disc sòlid que s'utilitzen per tapar de manera segura els ports d'accessoris hidràulics opcionals a les carcasses de transmissió de -alta resistència.
- ◌ Segells de cara de vàlvula pneumàtica:El llavi elevat crea un segell d'aire dinàmic i d'alta-pressió contra els rodets de vàlvules metàl·lics en moviment en la robòtica d'automatització industrial.
- ◌ Tapes ambientals electròniques:Funciona com un eix de goma "cec" per segellar el pas de cablejat no utilitzat-a través dels forats de les caixes de connexió exteriors, aconseguint una classificació instantània d'impermeabilitat IP67.
- ◌ Diafragmes de la bomba:Funciona com una barrera flexible dins de les bombes de desplaçament positiu, on el llavi elevat assegura el diafragma rígidament a la ranura de la carcassa de la bomba.
Compliment i gestió de la qualitat
Millor declaració de fàbrica OEM de segell:1. Som una fàbrica certificada ISO i TUV.2. Som especialistes en modelat de cautxú de precisió (compressió i injecció).3. Tots els materials es poden personalitzar-per complir amb els estàndards RoHS, REACH, FDA o UL.4. Qualitat gestionada segons els estàndards d'automoció IATF 16949.5. Estàndards estrictes AQL 0,25/0,40 per a la precisió dimensional lliure-flash.
Preguntes freqüents sobre juntes de disc modelat
❓ Per què hauria d'utilitzar una junta modelada amb un llavi en comptes d'una junta plana-tallada estàndard?
Si teniu brides de metall pesat perfectament planes i cargols de parell elevat-, n'hi ha prou amb una junta plana-tallada barata. Tanmateix, si la vostra carcassa està feta de plàstic (que es deforma o s'esquerda amb un fort parell de cargol) o si la superfície d'acoblament té rascades microscòpiques, necessiteu un llavi aixecat. El llavi requereix molt poca força de compressió per deformar-se i omplir les esgarrapades, garantint un segellat-sense fuites sense trencar la carcassa de plàstic.
❓ Es pot fabricar una junta de disc sòlid amb múltiples llavis aixecats (anells concèntrics)?
Sí. L'emmotllament de múltiples llavis de segellat concèntrics (sovint anomenat perfil de segellat laberint) és un disseny molt eficaç per a aplicacions pneumàtiques o hidràuliques d'alta pressió extrema-. Els múltiples llavis actuen com a segells de seguretat redundants.
❓ Teniu càrrecs per eines per a aquestes peces?
Com que un llavi elevat requereix una cavitat tridimensional, aquestes peces s'han de modelar (no tallar-a partir d'un full). Per tant, cal un motlle d'acer personalitzat, que comporta una càrrega única-NRE (eines). No obstant això, les nostres capacitats de mecanitzat CNC internes -mantenen els costos d'eines excepcionalment baixos, amb motlles prototips preparats en tan sols 10-12 dies.
